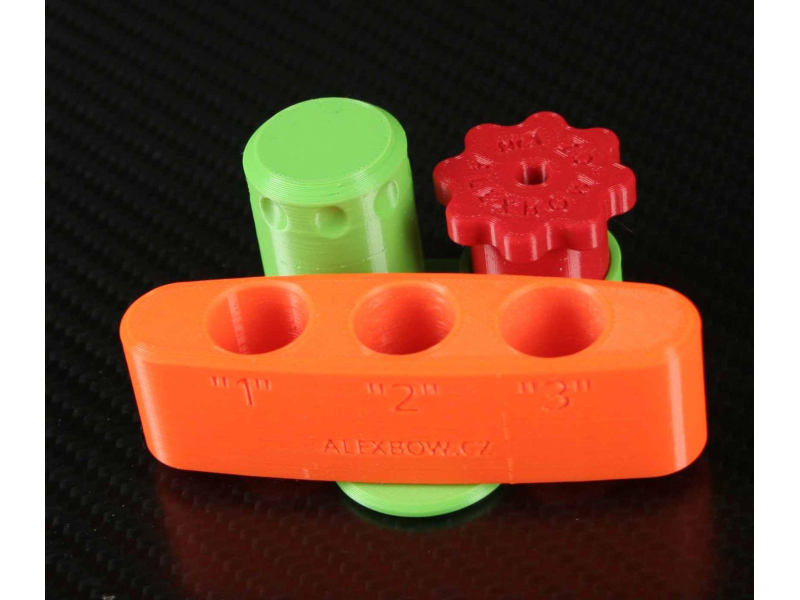

Formovač průměru Cone Nr. 1

Formovač průměru

Tento přípravek je určen pro dosažení lepší vzájemné velikostní tolerance mezi vnitřním průměrem trubky foukačky a velikosti průměru plastového konusu.  Pokud je velikost použitého cone těsnější na velikost průměru trubky jsou i výsledky seskupení šipek těsnější.  Tato společná tolerance nelze docílit při samotné výrobě komponentů. Vždy budou z výroby rozdíly. Rozdíly jsou zejména ve velikosti vnitřního průměru použité trubky. Tyto trubky mají z výroby různé tolerance. Toto může mít vliv na dosažení přesnosti seskupení šipek zejména na delší vzdálenosti. Použitím formovače průměru lze dosáhnout lepší těsnosti použitých kloboučků šipek.

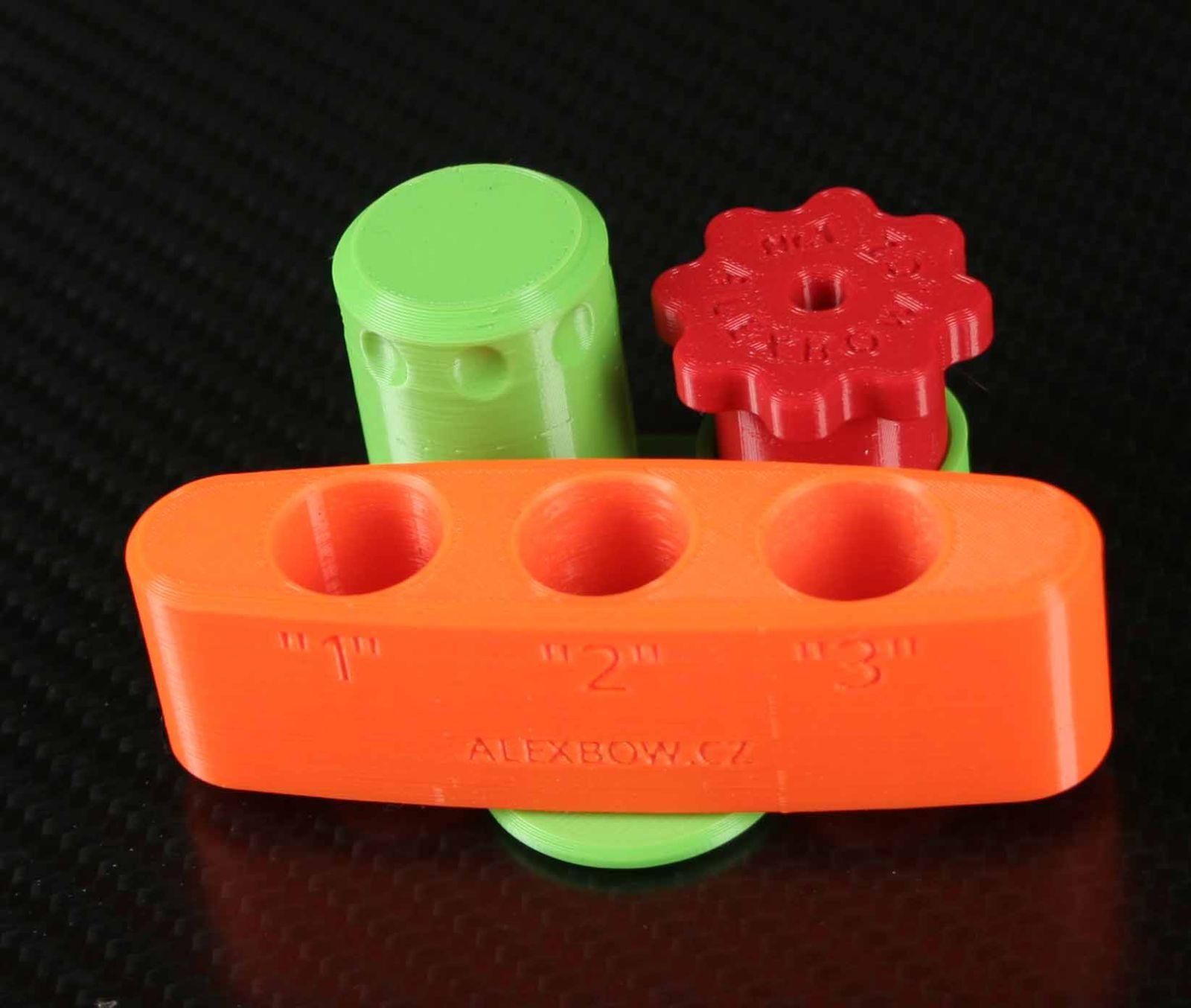

Tento set obsahuje i formovač na zmenšení venkovního průměru cone. Slouží také ke stažení  koncové hrany u cone kdy při výrobě plastového cone vznikne nepatrný okraj. Protažením přes otvory které mají označení (1 nejmenší, 2 střední, 3 největší) dojde k zarovnání okraje.  Při formování začínejte vždy od velikost 3 a postupně můžete zmenšovat

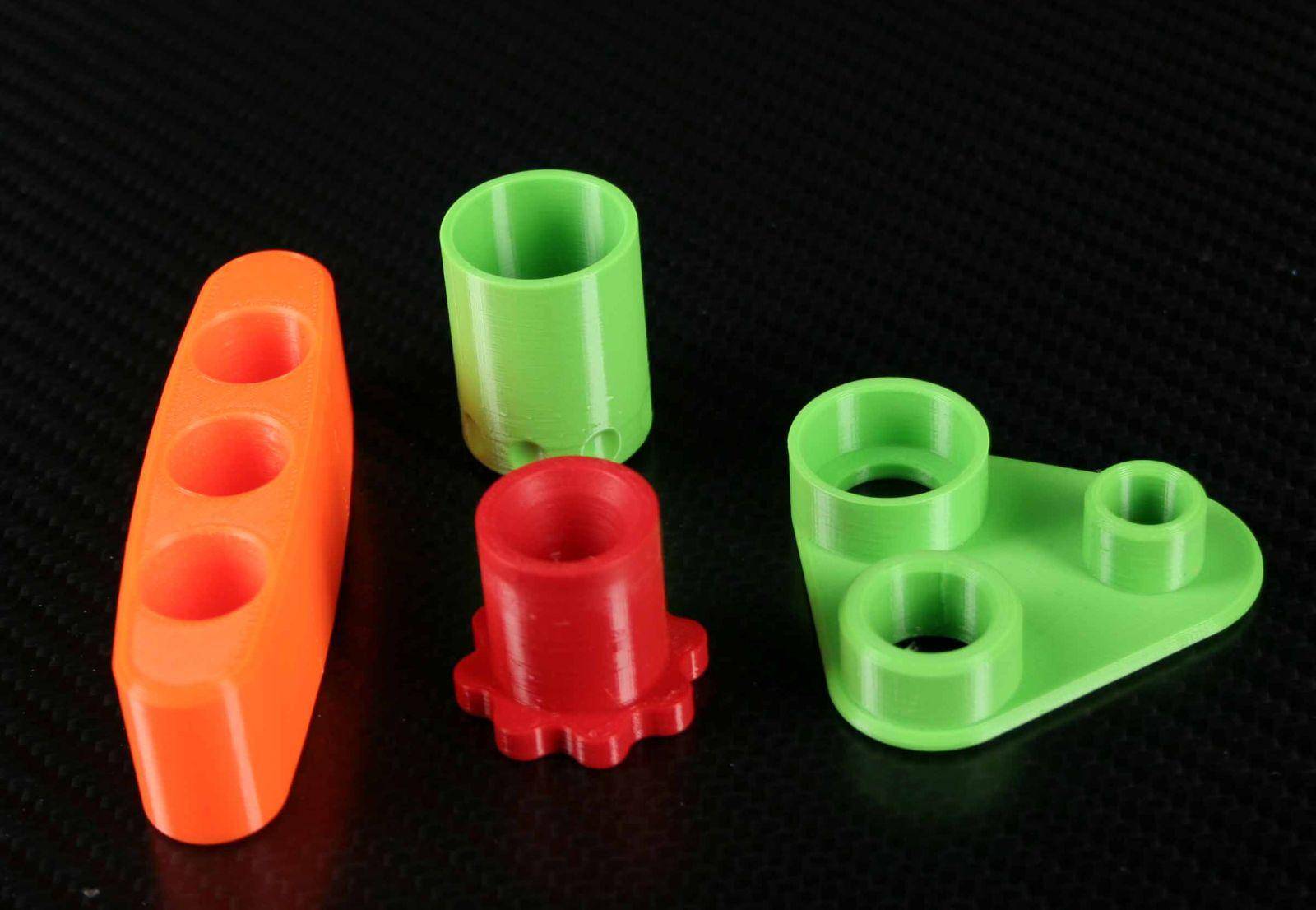

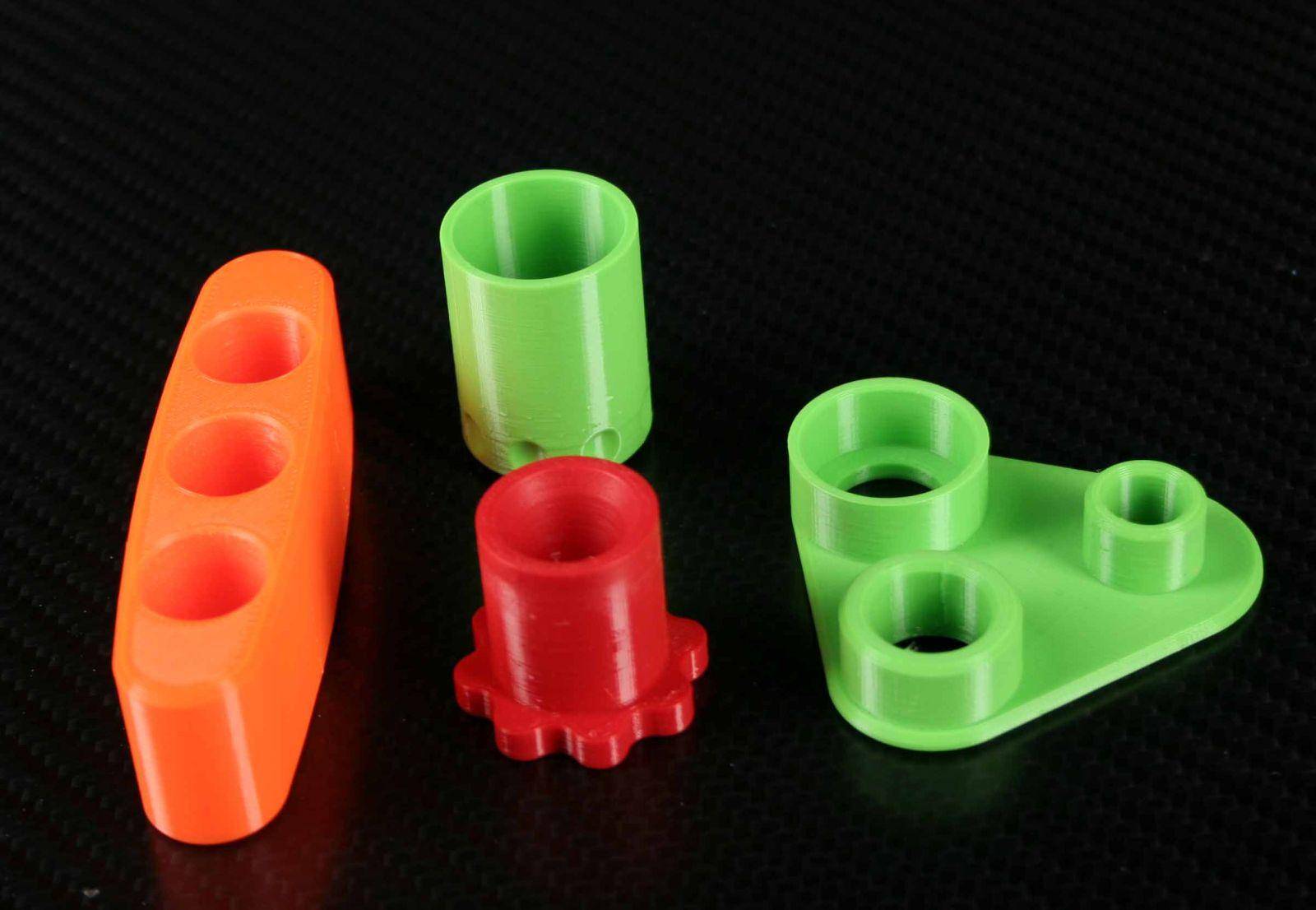

Formovač se skládá ze 4 dílů

Nosná část

Hlavní formovač s označením tvaru cone Nr.1, Nr.3

Formovací část

Zmenšovací přípravek

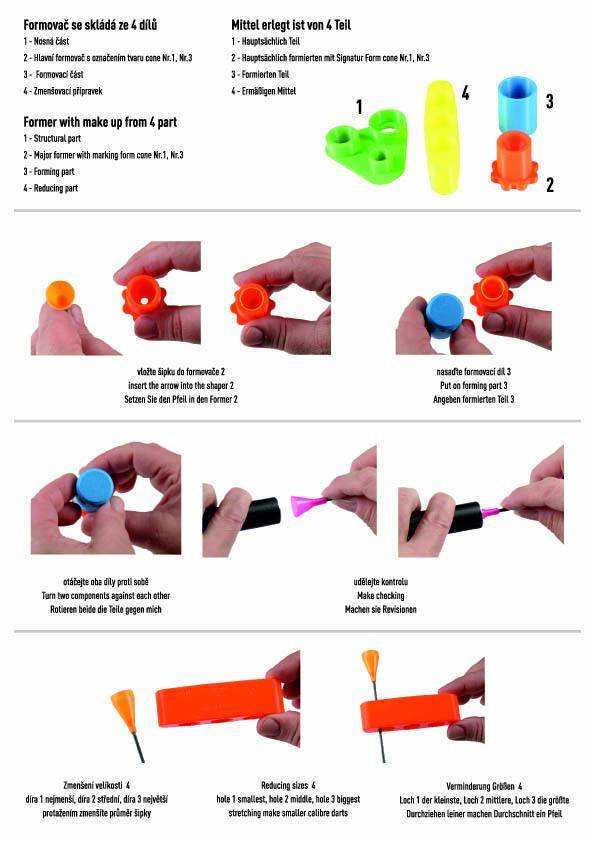

Postup formování

Do hlavního formovače vložte cone. Hlavní formovač musí být stejný jako vámi používaný tvar cone. Nelze použít na jiný tvar.

 Z druhé strany nasaďte formovací část s ocelovou kuličkou.  Otáčením formovací části  a mírným tlakem na formovač dojde k rozšíření okraje cone.  Tím dojde ke zvětšení průměru. Po formování vyzkoušejte těsnost šipky na koncové straně vaši foukačky. Šipka by měla lehce klouzat v trubce.

Pokud je velikost cone příliš těsná použijte oválný  zmenšovací přípravek. Ten vám protažením zmenší okraj cone. Tady vždy začínejte u díry označení č.3 – největší průměr  a pokud je velikost stále velká postupujte na č. 2 a č. 1
